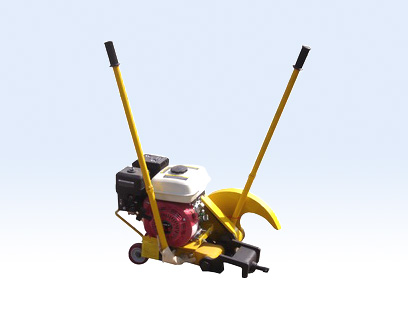

    NQG-6.5型搖擺式內燃鋸軌機

    NQG-6.5型搖擺式內燃鋸軌機是鐵路工務.橋梁.線路大修等部門理想的鋼軌切割工具。NQG-6.5型內燃鋼軌切軌機適用于鐵路的鋪設,線路的維修.搶修.特別是沒有電源的地段和區間的切軌作業??蛇m用于43kg/m-75kg/m各種規格鋼軌,特別適用于60kg/m以上重軌。

    在線咨詢全國熱線
    0537-2208001
    NQG-6.5型搖擺式內燃鋸軌機


    NQG-6.5型內燃鋼軌切軌機是鐵路工務.橋梁.線路大修等部門理想的鋼軌切割工具。它適用于鐵路的鋪設,線路的維修.搶修.特別是沒有電源的地段和區間的切軌作業。
    可適用于43kg/m-75kg/m各種規格鋼軌,特別適用于60kg/m以上重軌。

    一、技術參數
    1.切軌范圍:43kg-75kg鋼軌
    2.功率:為6.5馬力(相當于4kw)
    3.砂輪片尺寸:φ400Xφ32X4mm
    砂輪利用率:
    43kg軌5-4次     50kg軌4-3次
    60kg軌3-2次     75kg軌2-1次
    斷面精度:
    a)垂直度公差:≤0.5mm
    b)平面度公差:≤0.35mm
    c)切斷面平整光潔,無發藍
    4.切軌時間不大于2分種,垂直度.平行度<0.5
    5.粗糙度6.3以上
    6.外形尺寸750mmx550mmx750mm
    7.整機重量42kg
    8.主機采用鋁合金,夾具采有合金構鋼
    二、 內燃式切軌機特點:
    1.本機采用進口汽油發動機。
    2.本機采用皮帶傳動方法,與搖擺式機架最大限度的發揮切割功率。轉速快.效率高。
    3.本機設計先進,結構合理,維修方便,易保養,體積小,重量輕。
    4.本機采用鉤型裝卡,裝卸靈活,工作平穩。地面與鋼軌兩種方式行走,移動方便,轉運靈活。
    5.本機切割速度快,表面無燒爛燒傷現象
    三、基本結構與工作原理
     工作原理
    依據無齒鋸切削原理,利用擺動機構,使轉動的薄片砂輪軸線繞著鋼軌軸線沿著一定軌跡往復擺動,薄片砂輪對鋼軌進行切割。薄片砂輪回轉平面與鋼軌斷面接觸長度較小,從而減少薄片砂輪的磨耗,提高薄片砂輪利用率及工作效率。
    1、主運動:由發動機經離合器、驅動V帶傳動使主軸(薄片砂輪)回轉。
    2、進給運動:利用切割臂與擺臂的相對擺動,靠切軌機的自重來實現薄片砂輪的進給切削運動。切割臂主軸薄片砂輪回轉面在擺臂(卡軌機構)中心平面旁側,并懸臂較長,因此鋸片可切到鋼軌底。
    基本結構
    本機由汽油機,汽油機拖版,把手,砂輪護片,砂輪片罩,鋁制合金連接,精密鑄造卡具組成。
    1、擺臂軸、套間為滾動摩擦,減小磨損,延長壽命。
    2、擺臂、切割臂、皮帶輪為鑄造鋁合金結構,質量輕、強度高。
    3、裝夾機構具有防脫軌功能,切軌機安放在鋼軌上,切軌機重心與鋼軌中心軸線重合,即使旋松夾緊螺桿,切軌機不發生傾斜。
    4、內燃機座為分體式鑄造鋁合金,減輕重量。
    5、走行機構增設輔助輪,保證在地面推行時平穩。
    作業操作
    1.在操作作業時,先檢查汽油機是否有油
    2.然后啟動汽油機,首先預熱,怠速穩定時將機器卡具放到軌道上。然后將頂絲緊固。
    3.將砂輪片對準要切割的部位,帶上防護眼鏡,雙手握住操縱桿進行切割。
    4. 切割結束后,關閉發動機。如還有切割任務,將發動機拖版下面的尼龍輪放到軌道上面,雙手握住操縱桿,然后向前方推行。
    5.所有作業結束后,將發動機關閉,然后檢查該機緊固件是否緊固。如有松動急時緊固。

    四、操作規程
    1.使用前:
    1.1先檢查發動機的機油是否充足。
    1.2加入90#-93#汽油。
    1.3檢查各緊固件是否緊固。
    2.作業中
    2.1先將卡具牢固的裝卡在鋼軌上,再裝置砂輪片最后拉燃發動機,預熱30秒,當發動機平穩運行時方可進行切軌作業。
    2.2切削鋼軌時操縱主.副兩桿,前后移動,適量進給,可分三步進行:1.上切極限 2.前切極限 3.后切極限。
    安全操作注意事項
    1.開機前必須檢查發動機與機架螺絲連接情況。皮帶松緊度。
    2.作業前發動機必須空轉半分鐘,待運轉平穩無異?,F象后再進行作業。
    3.切削時進給要平穩,以防損壞砂輪。
    4.作業時要配戴防護鏡,身體左側位,避免火花燒傷。
    5.切軌時要放慢切削速度,以防損壞砂輪。
    6.切削完成后,必須關閉發動機,再卸機下道。
    7.維修,保養或更換零部件必須關閉發動機。
    8.如有發動機或主軸發現異常,立即停止工作,不要自行拆卸本公司可根據具體情況派專業人員考慮維修或更換

    汽油動力,無需外在動力源,鋸片高效耐用,價格低廉,本地操作簡單易懂,是一款實用型強大的鐵路維護設備。
    產品性能
    本機設計先進,結構新穎。主軸位移角度大,砂輪片利用率達90%以上,裝夾方便、操作簡單、施工中安全可靠。,切割速度快、鋸切面無燒傷現象。本機采用汽油機作動力源。適用于無電源,該機可在地面及鋼軌上推行。

    五、維修與保養
    保養:
    該機易保養,定時緊固螺絲,定期查看機油。存放時要放在通風好的地方,防止生銹。對于易損件要及時更換,防止對機器(操作人員)傷害。汽油機保養要詳細查看汽油機說明書。
    1.切軌機保管時要防潮。長期停用要上油密封,裝箱保存。
    2.發動機要定期按發動機說明書進行維修與保養。
    3.使用一段時間后,要調兩皮帶中心距,防止皮帶松弛。
    4.每年檢查一次機內潤滑脂。如發現缺少或污染應添加或更換潤滑脂,潤滑脂應為1#鈣鈉基潤滑脂。
    常見故障維修:
    1.發動機不能啟動:原因:電路開關不在ON(開)的位置上,缺少燃油,火花塞不打火,潤滑油位置不夠。排除:將開關撥到ON位置上,按油尺加足油量,清理火花塞積碳補充燃油。
    2.發動機節氣門桿不靈活:原因:拉筋套內無潤滑油,拉筋套彎曲過大,節氣門拉簧失靈。排除;將套內放入機油,校正拉筋套或更換修理或更換拉簧。
    3.機器震動力過大:原因:連接螺栓松動。排除:緊固。
    4.切割不垂直:原因:砂輪護片常時間為更換,過度磨損??ň唔斀z常時間為更換,頂絲前部磨平,卡具不牢靠。排除,定期檢查及時更換。
    機具的保養與維修
    1、擺臂與長軸之間應保持潤滑,定期向注油咀內注入潤滑油。
    2、切軌機運行累計500小時后,應拆卸清洗主軸軸承,更換潤滑脂。
    3、擺臂與切割臂均采用螺紋銷軸連接,在出廠時已調好,當磨損后產生松動,可松開鎖緊螺母,旋動螺紋銷軸,調整各機件軸向間隙,使其能相互轉動,又無軸向竄動為止,然后,再鎖緊螺母。
    4、V帶傳動的張緊,用兩個六角螺栓的旋動進行調整。
    5、在使用、運輸過程中不得扔、摔。
    6、長時間不用,應放置在通風、干燥、無腐蝕氣體的庫房?jì)?,內燃機應放出燃油。
    7、薄片砂輪應防潮、防撞、防壓。
    8、汽油機推薦運行的環境溫度在-15℃~40℃之間。
    9、推薦使用辛烷值在90#或更高的無鉛汽油,加注汽油時,發動機應停機,并遠離火源,加油要適量,加油后要擦凈機具表面殘留汽油。
    10、經常檢查汽油機的潤滑油油量是否充足,空氣濾清器是否潔凈。
