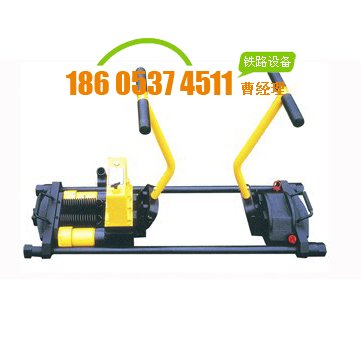

GFT-40型推拉兩用液壓軌縫調整器是在液壓軌縫調整器基礎上進行改進而制造，可將機具組裝成推式軌縫調整器和拉式軌縫調整器進行作業。
主要技術參數:
|
名稱
|
參數
|
|
最大推力/拉力(kN)
|
392
|
|
最大工作行程
|
130
|
|
機 重
|
75
|
基本結構與工作原理
㈠基本結構：主要由行走輪、斜鐵、夾具體、安全銷、復位彈簧、安全下道裝置、油箱、油缸、油泵、溢流閥、回油閥、拉桿等部分組成。
主要結構如圖：1前夾具體、2活塞桿、3油缸、4回油閥（另一側為備用回油閥）、5中夾具體、6拉桿、7斜鐵（6塊）、8后夾具體、9大安全銷、10扳把、11油泵搖桿、12油箱、13復位彈簧、14小安全銷（2個）。
㈡工作原理：
1、增大軌縫時（即推軌）：使用前夾具體1與中夾具體5，后夾具體8不參與工作，通過四個柱塞泵將液壓油壓入雙油缸中，活塞2向外伸出，前、中夾具體中的斜鐵夾住兩條鋼軌后，推動鋼軌使兩條鋼軌間的縫隙增大，從而達到調整軌縫的目的。
2、縮小軌縫時（即拉軌）：使用中夾具體5與后夾具體8，前夾具體1不參與工作。通過四個柱塞泵將液壓油壓入雙油缸中，活塞向外伸出，經拉桿6使中夾具體和后夾具體內的斜鐵夾住兩條鋼軌后，拉動鋼軌使兩條鋼軌間的縫隙縮小，從而達到調整軌縫的目的。
使用方法和保養
正確的使用與保養，對保證機具的正常工作和延長其使用壽命具有重要作用，操作者應認真閱讀本說明書，以了解各部結構和作用。
㈠、使用前檢查
1、油箱內油面高度是否達到油箱高度的2/3，夏季使用40#機油，冬季使用20#機油，加油時應過濾。
2、操縱部分是否靈活可靠。
3、回油閥啟閉是否正常，各液壓件工作是否正常。
4、各連接緊固部位是否松動和有無漏油現象。
㈡、操作步驟
1、將機具置于被調整的兩根鋼軌接頭處，需要推軌時，使軌縫位于前夾具體1與中夾具體5之間，需要拉軌時，使軌縫位于中夾具體5與后夾具體8之間。
2、向下搬動相應夾具體上的操縱扳把10使夾具體落在鋼軌上。
3、順時針旋緊回油閥4，用操縱桿搖動油泵搖桿11，使液壓油輸入工作油缸3中，當活塞2伸長20mm后，斜鐵則可夾住鋼軌，繼續搖動操縱桿即能達到調整軌縫作業目的。
4、注意！推軌時，應向上輕拉后夾具體8上的扳把，使斜鐵與鋼軌不拉觸；拉軌時，應向上輕拉前夾具體1上的扳把，使斜鐵與鋼軌不拉觸。
5、每次軌縫調整完畢應按逆時針方向先旋開回油閥，然后向上搬動扳把10松開斜鐵，使工作油缸活塞在拉簧作用下復位，即完成一次工作循環。（本機設有兩個回油閥，當其中一個出故障時，打開另一個回油閥，即可使油缸復位，提高了本機的安全性能。）
6、完成作業后，向上搬動各夾具體上的扳把10，通過棘爪將走行輪落在鋼軌面上，推行至下一軌縫處或整機下道。
7、油箱內設有溢流閥，其壓力在出廠前已調整至52MPa，當負載過大時，溢流閥卸荷，從而保證機具使用安全。
8、如推軌作業量較大，建議拆除后夾具體8及拉桿6，減輕整機質量。
